شیر خلبان RCA3D2

دامنه کاربرد

شیر خلبان RCA3D2 برای همه دریچه های کنترل پنوماتیک پنوماتیک Goyen مناسب است و با سیستم های مختلف حذف گرد و غبار پالس در محیط های Goyen سازگار است. این تضمین می کند که می تواند در شرایط سخت پایدار عمل کند.

دستورالعمل نصب شیر خلبان RCA3D2

1. الزامات سوراخ نصب: سوراخ های نصب مته با قطر ф19.3 - 19.4 میلی متر در صفحه نصب دریچه خلبان.

2. ضخامت صفحه نصب: ضخامت صفحه فولادی نصب باید از 1.5 میلی متر فراتر رود تا از مقاومت نصب اطمینان حاصل شود.

3. مهر و موم و مونتاژ:

الف قبل از سفت کردن آجیل ، اطمینان حاصل کنید که حلقه O به درستی نصب شده است تا عملکرد آب بندی را تضمین کند.

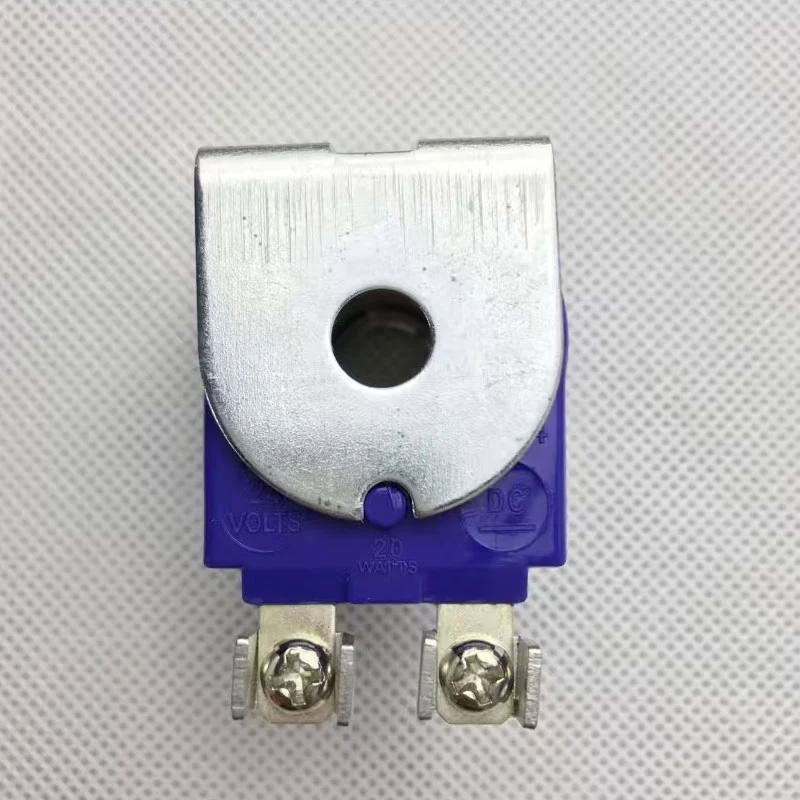

B.it توصیه می شود قبل از نصب شیر خلبان ، سیم پیچ الکترومغناطیسی را بر روی شیر خلبان جمع کند تا راندمان نصب را بهبود بخشد.

4. ولتاژ مورد نیاز: برای اطمینان از عملکرد طبیعی دریچه پالس ، ولتاژ ورودی دریچه سولنوئید باید در محدوده -10 ٪ تا +15 ٪ ولتاژ سیم پیچ حفظ شود.

مشخصات مواد خلبان RCA3D2

پارامترهای عملیاتی

• عرض پالس توصیه شده: 50-500 ms

• فاصله پالس توصیه شده: 1 دقیقه یا بیشتر

پارامترهای عملکرد محصول

جزئیات مدل سفارش محصول

پارامترهای عملیاتی

مشخصات مدل: لطفاً به برگه داده های سیم پیچ الکترومغناطیسی از نوع Q-Parameters مراجعه کنید و مدل خاص را بر اساس الزامات ولتاژ انتخاب کنید.

مثال:

• RCA3D0 - 300 = 1/8 "درگاه ورودی NPT ، ولتاژ 200/240VAC ، با بلوک ترمینال DIN.

• RCA3D1 - 336 = 1/8 "درگاه ورودی BSPP ، ولتاژ 24VDC ، با سیم کشی ترمینال پیچ (مناسب برای جعبه های مونتاژ الکترومغناطیسی).

قطعات نگهداری

• K0380: شامل مهر و موم های حلقه O نیتریل ، آرماتور ، چشمه ها و مونتاژ Pushrod است.

• K0384: شامل مهر و موم های ماده ویتون و کلیه اجزای K0380 است.

• وزن: RCA3D0 ، RCA3D1 (بدون سیم پیچ) 0.174 کیلوگرم است
