شیر پالس پیستونی Optipow 135

توضیحات محصول:

شیر پالس پیستونی Optipow135 یک شیر پیستونی پالس الکترومغناطیسی تعبیه شده نسل جدید است که بر اساس دریچه پالس الکترومغناطیسی نوع دیافراگمی و مکانیزم پیستونی توسعه یافته است. باعث می شود جت های پالس بسیار بهتر عمل کنند، فضای زیادی را اشغال نمی کند و طراحی سیستم جت را آسان می کند.

محفظه کاری Optipow135 با شیرهای دیافراگمی سنتی متفاوت است زیرا هیچ بخش آسیب پذیری مانند دیافراگم لاستیکی و فنرهای فشاری ندارد. در عوض، از یک پیستون ساخته شده از مواد با استحکام بالا استفاده می کند که باعث می شود شیر پیستونی پالس الکترومغناطیسی بسیار بیشتر دوام بیاورد.

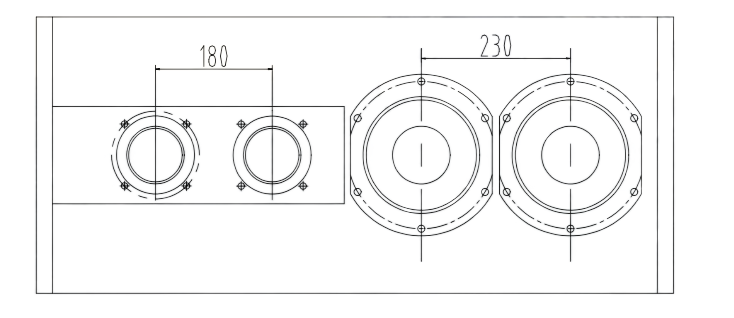

مقایسه فاصله نصب بین شیرهای پالس Optipow135 و استاندارد دیافراگمی با مشخصات مشابه

شکل 1

توجه: فاصله نصب برای هر دو Optipow105 و Optipow135 180 میلی متر (حداقل 160 میلی متر) است.

پارامتر محصول:

دستورالعمل نصب

① رزوه ها را با نوار PTFE یا درزگیر نخ برای سفت شدن و آب بندی پر کنید. سطح جفت گیری منیفولد هوا باید صاف باشد. اطمینان حاصل کنید که سطح جفت گیری صاف، مستقیم و صاف است تا عملکرد آب بندی آن تضمین شود.

② یک فیلتر و تنظیم کننده فشار روی لوله ورودی منیفولد هوا و یک شیر تخلیه در پایین منیفولد هوا نصب کنید تا مطمئن شوید که آب انباشته در منیفولد وجود ندارد و هوای فشرده خشک و تمیز است.

③ صفحه انتهایی برای نصب مخزن هوا باید مطابق با شماتیک ماشینکاری مخزن هوا ماشینکاری شود. الزامات تمیزی سطح نصب مخزن هوا را کاملاً رعایت کنید.

④ قبل از نصب سوپاپ، مطمئن شوید که داخل و خارج مخزن هوا و لوله دمنده تمیز و عاری از ذرات زباله است.

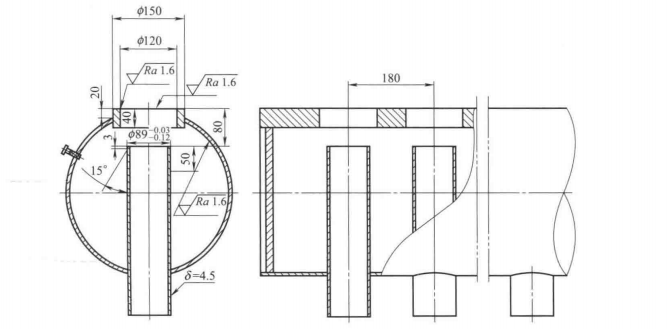

⑤ برای نمودار ماشینکاری اتصال منیفولد هوا به شکل 2 مراجعه کنید.
