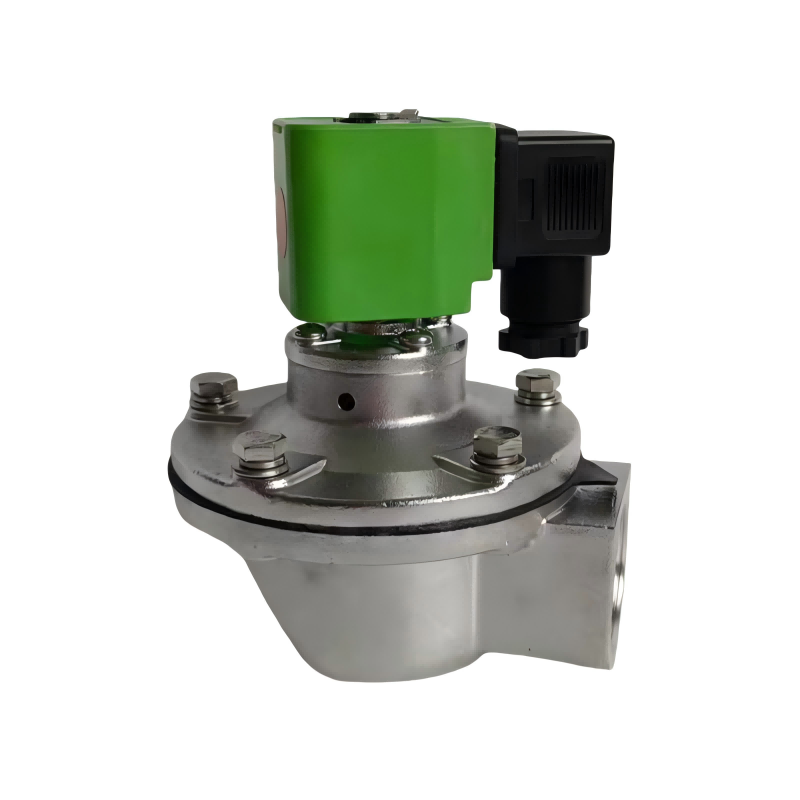

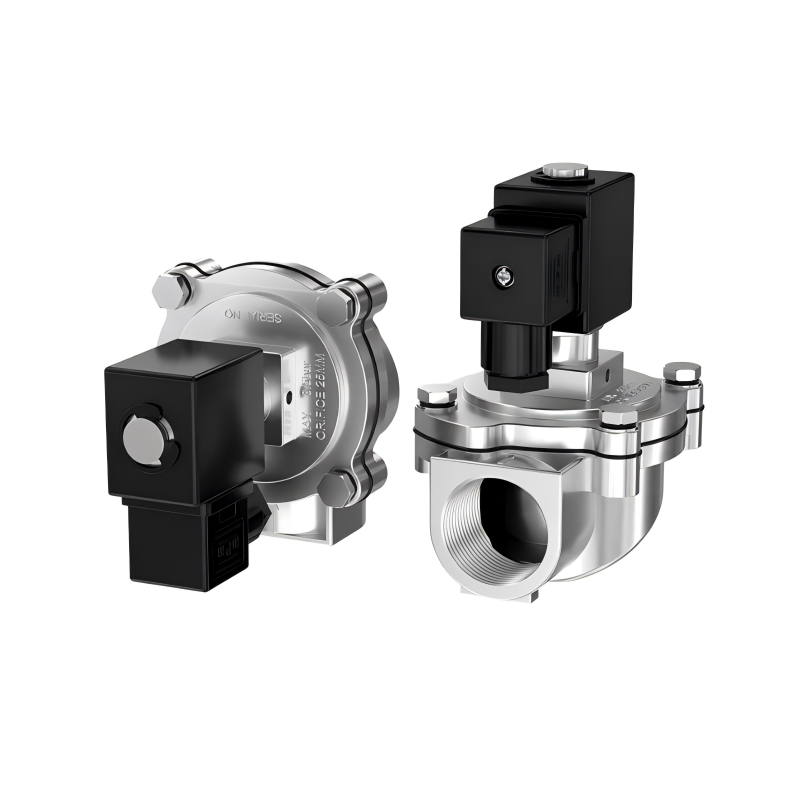

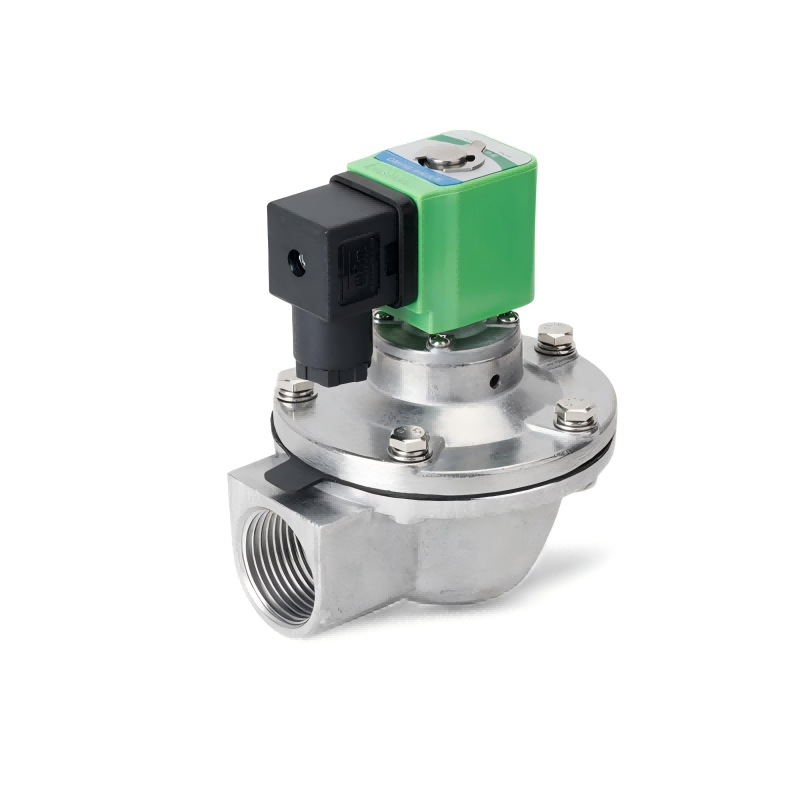

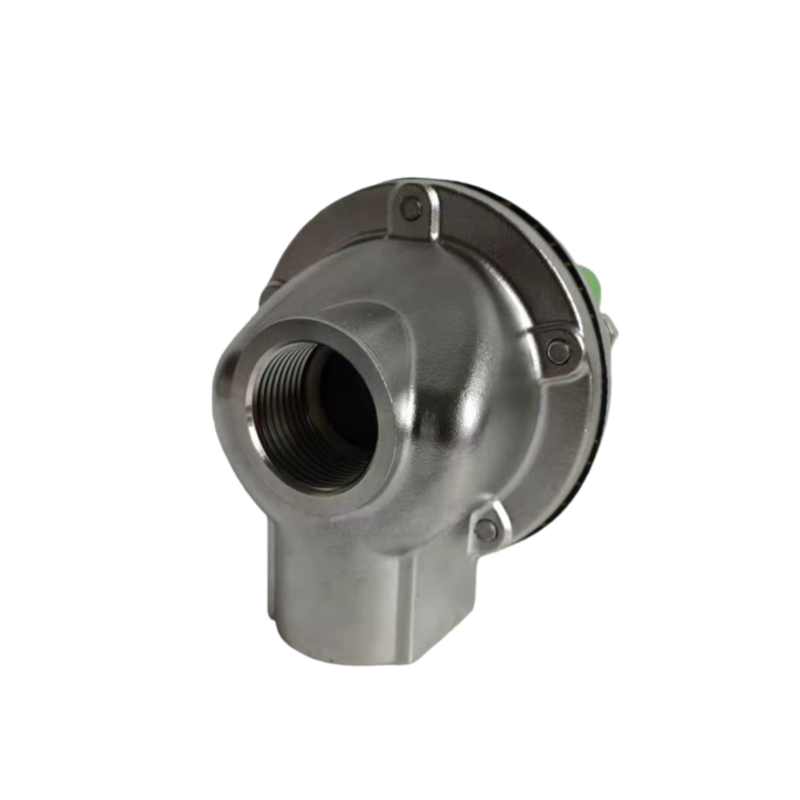

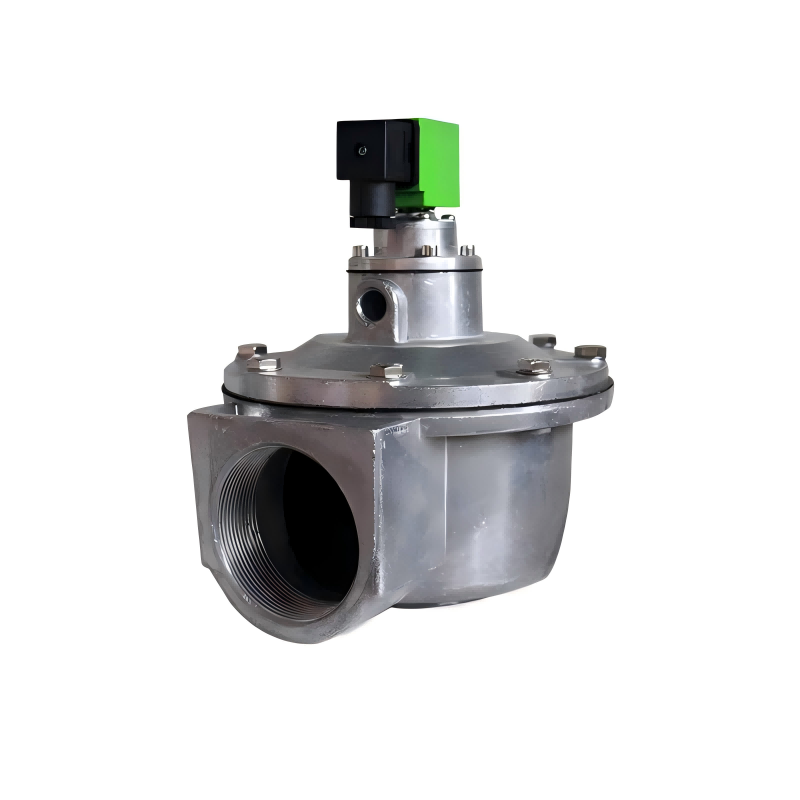

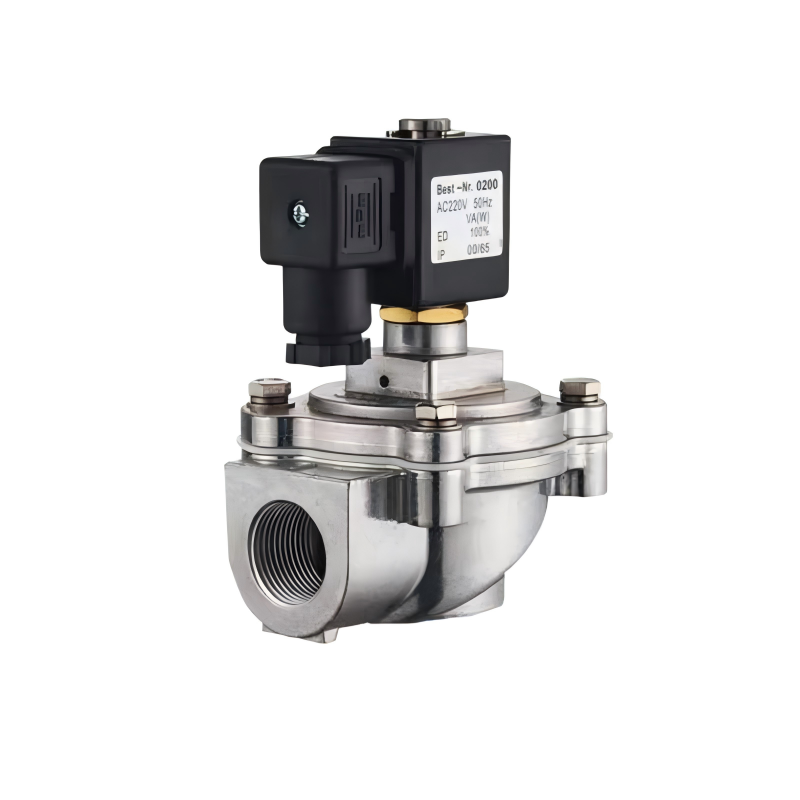

شیر پالس DMF-Z

شیر پالس الکترومغناطیسی راست زاویه DMF-Z یک شیر برقی تخصصی است که به طور خاص برای استفاده در جمع کننده های گرد و غبار کیسه ای طراحی شده است. این به عنوان سوئیچ هوای فشرده برای سیستم تمیز کردن پالس جت در جمع کننده های گرد و غبار کیسه ای پالس جت عمل می کند. کنترل شده توسط سیگنال های خروجی از ابزار کنترل پالس جت، به طور متوالی تمیز کردن پالس جت را روی کیسه های فیلتر ردیف به ردیف (یا محفظه به محفظه) انجام می دهد. این امر مقاومت جمع کننده گرد و غبار را در یک محدوده از پیش تعیین شده حفظ می کند و از ظرفیت پردازش و کارایی جمع آوری گرد و غبار در حین دستیابی به هدف تکان دادن گرد و غبار از کیسه های فیلتر اطمینان حاصل می کند.

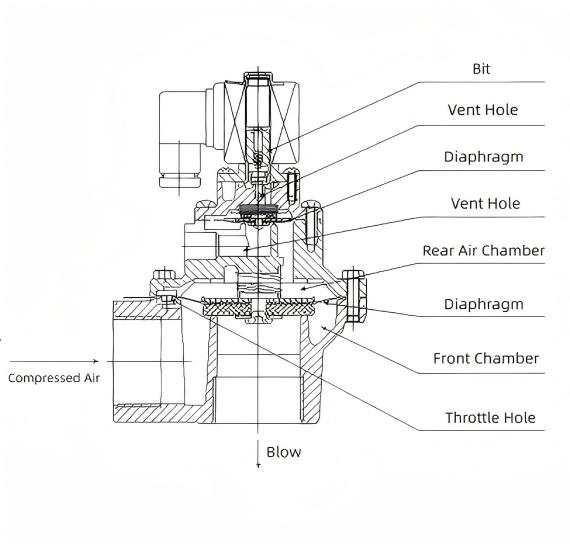

نمودار شماتیک

ویژگی های ساختاری

بدنه شیر و پوشش شیر پالس الکترومغناطیسی زاویه راست DMF-Z از آلیاژ آلومینیوم دایکاست ساخته شده است. پس از عملیات سطحی، مقاومت بسیار خوبی در برابر خوردگی از خود نشان می دهند. دیافراگم و واشر آب بندی با استفاده از فرآیندهای جدید ولکانیزه و کامپوزیت می شوند. سر خلبان الکترومغناطیسی از مواد مغناطیسی و مواد محافظ مغناطیسی فولاد ضد زنگ تشکیل شده است. فنرها و بست ها همگی از فولاد ضد زنگ ساخته شده اند. لوله اتصال توزیع کننده هوا (محفظه هوا) و لوله دمنده گرد و غبار به ترتیب در ورودی و خروجی شیر قرار می گیرند. هر دو انتها با سفت کردن مهره های فشاری مهر و موم می شوند. سوپاپ ها در سه مشخصات 20، 25 و 40S برای انتخاب در جمع کننده های گرد و غبار کیسه ای پالس جت با ظرفیت های مختلف جابجایی هوا (تصفیه) موجود هستند. بدنه و پوشش سوپاپ برای چگالی بالا به صورت دایکاست با پوشش لاک شفاف که مقاومت در برابر خوردگی را افزایش می دهد. مهر و موم دیافراگم از کامپوزیت فلز-لاستیک برای استحکام عالی و عملکرد بدون نشتی استفاده می کند. سر خلبان الکترومغناطیسی کشش مغناطیسی قوی را با عملکرد پاسخگو و قابل اعتماد ارائه می دهد. دریچه عملکرد بازشدن عالی را نشان می دهد و به طور قابل اعتماد در 85٪ ولتاژ نامی باز می شود. همچنین عملکرد عالی در بسته شدن را نشان می دهد و به طور قابل اعتماد در فشار هوا 0.15 مگاپاسکال آب بندی می شود.

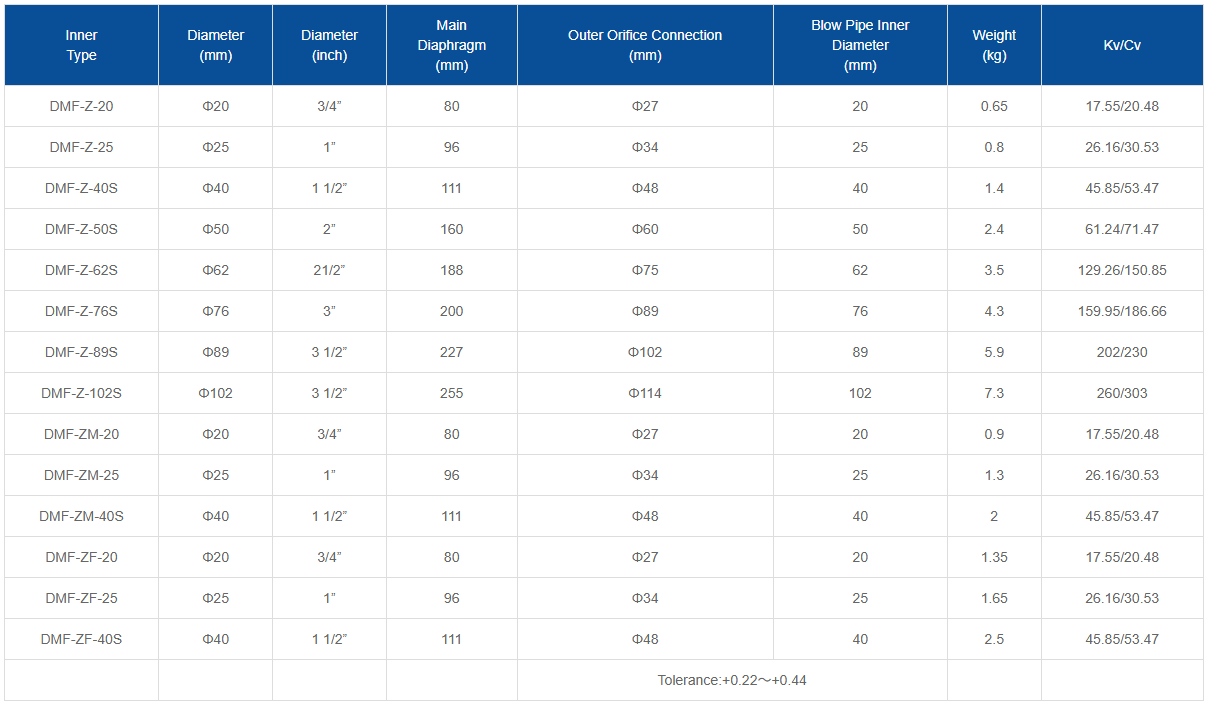

پارامترها

اصل کار

دیافراگم شیر پالس الکترومغناطیسی را به محفظه های جلو و عقب تقسیم می کند. هنگامی که هوای فشرده از طریق سوراخ دریچه گاز وارد محفظه عقب می شود، فشار محفظه عقب دیافراگم را مجبور می کند تا خروجی شیر را ببندد و شیر پالس الکترومغناطیسی را در حالت "بسته" قرار دهد. هنگامی که سیگنال الکتریکی از کنترل کننده پالس جت متوقف می شود، آرمیچر شیر برقی تنظیم مجدد می شود. دریچه محفظه عقب بسته می شود و افزایش فشار در محفظه عقب دیافراگم را مجبور می کند خروجی شیر را ببندد و شیر برقی را به حالت "بسته" برمی گرداند. شیر پالس الکترومغناطیسی باز و بسته شدن درگاه تسکین بدنه شیر را از طریق سیگنال های الکتریکی کنترل می کند. در حین تخلیه سوپاپ، گاز تحت فشار در محفظه عقب تخلیه می شود، در حالی که گاز تحت فشار در محفظه جلو توسط درگاه خلاء دیافراگم مهار می شود و دیافراگم را بلند می کند تا دمیدن پالس آغاز شود. هنگامی که تخلیه بدنه سوپاپ متوقف می شود، گاز تحت فشار به سرعت محفظه عقب را از طریق دهانه میرایی پر می کند. به دلیل تفاوت در مناطق تحمل کننده نیرو در دو طرف دیافراگم در برابر بدنه شیر، نیروی گاز در محفظه عقب غالب می شود. این به طور قابل اعتماد دیافراگم را روی درگاه تخلیه شیر می بندد و تخلیه شیر پالس را متوقف می کند.

حوزه های کاربردی

بخش تجهیزات حذف گرد و غبار

جمع کننده های گرد و غبار Baghouse: به عنوان جزء اصلی سیستم تمیز کننده پالس جت، این واحدها توسط کنترل کننده های پالس جت کنترل می شوند تا به طور متوالی هوای فشرده را در کیسه های فیلتر دمیده و مقاومت جمع کننده گرد و غبار را در محدوده های از پیش تعیین شده حفظ کنند. این امر ظرفیت پردازش و کارایی جمع‌آوری گرد و غبار را تضمین می‌کند و باعث می‌شود آنها به طور گسترده برای کنترل گرد و غبار در معدن، مصالح ساختمانی، متالورژی و صنایع شیمیایی مورد استفاده قرار گیرند.

جمع‌آورنده‌های گرد و غبار پالس Air-Box: برخی از شیرهای پالس DMF-Z با زاویه راست می‌توانند در سیستم‌های جت پالس جمع‌کننده‌های گرد و غبار پالس جعبه هوا ادغام شوند و برای دستیابی به حذف کارآمد گرد و غبار با ساختار جعبه هوا کار کنند.

میدان تصفیه هوا

تجهیزات تصفیه هوای صنعتی: برای کنترل جریان هوا، حذف گرد و غبار از سطوح فیلتر، افزایش کارایی تصفیه و افزایش طول عمر فیلتر استفاده می شود. مناسب برای صنایعی با الزامات سختگیرانه پاکیزگی هوا، مانند الکترونیک، داروسازی و فرآوری مواد غذایی.

سیستم‌های تصفیه هوای تجاری: در تجهیزات تصفیه هوا برای مراکز خرید، هتل‌ها، ساختمان‌های اداری و مکان‌های مشابه، دریچه‌های پالس DMF-Z به تصفیه و تصفیه هوا کمک می‌کنند.

صنایع شیمیایی

جداسازی و تصفیه گاز: در واحدهای جداسازی گاز در طول تولید مواد شیمیایی برای کنترل دقیق جریان و فشار گاز، تضمین پایداری و کارایی در فرآیند جداسازی استفاده می‌شود.

کنترل گاز راکتور: در راکتورهای شیمیایی، ورودی/خروجی و فشار گاز را تنظیم می کند تا شرایط واکنش پایدار را حفظ کند و کیفیت و ایمنی واکنش را افزایش دهد.

بخش انرژی

نیروگاه های حرارتی: جریان گازهای احتراق و بخار را برای بهینه سازی فرآیندهای احتراق، بهبود بهره وری انرژی و کاهش انتشار آلاینده ها کنترل می کند.

سیستم های تصفیه گاز: حذف گرد و غبار و ذرات را در حین تصفیه گاز مدیریت می کند تا کیفیت گاز را تضمین کند و آلودگی محیط زیست را به حداقل برساند.

سیستم های بازیابی گرد و غبار

برای تنظیم جریان گاز، فشار و دما برای بازیابی کارآمد گرد و غبار و استفاده مجدد، به حداقل رساندن آلودگی اگزوز استفاده می شود. قابل استفاده در مراحل بازیابی گرد و غبار در سیمان، سرامیک، شیشه و صنایع مرتبط.

سیستم های کنترل مایعات

از نیروی الکترومغناطیسی برای تنظیم دقیق ورودی و خروجی مایع در تولید صنعتی استفاده کنید. در سیستم های انتقال مایع و اندازه گیری برای صنایع شیمیایی، دارویی، فرآوری مواد غذایی و صنایع مشابه استفاده می شود.
