شیر پالس DMF-Z-20

شیر پالس الکترومغناطیسی با زاویه راست DMF-Z-20 شیر پالس الکترومغناطیسی (همچنین به عنوان دریچه دیافراگمی شناخته می شود) به عنوان "سوئیچ" هوای فشرده برای سیستم تمیز کردن پالس جت در جمع کننده های گرد و غبار کیسه ای پالس جت عمل می کند. این دستگاه که توسط سیگنال‌های دستگاه کنترل پالس جت کنترل می‌شود، به‌طور متوالی پاک‌سازی پالس جت را روی کیسه‌های فیلتر به صورت ردیفی (یا محفظه) انجام می‌دهد و مقاومت جمع‌کننده گرد و غبار را در محدوده از پیش تعیین‌شده حفظ می‌کند تا از ظرفیت پردازش و کارایی جمع‌آوری غبار اطمینان حاصل شود.

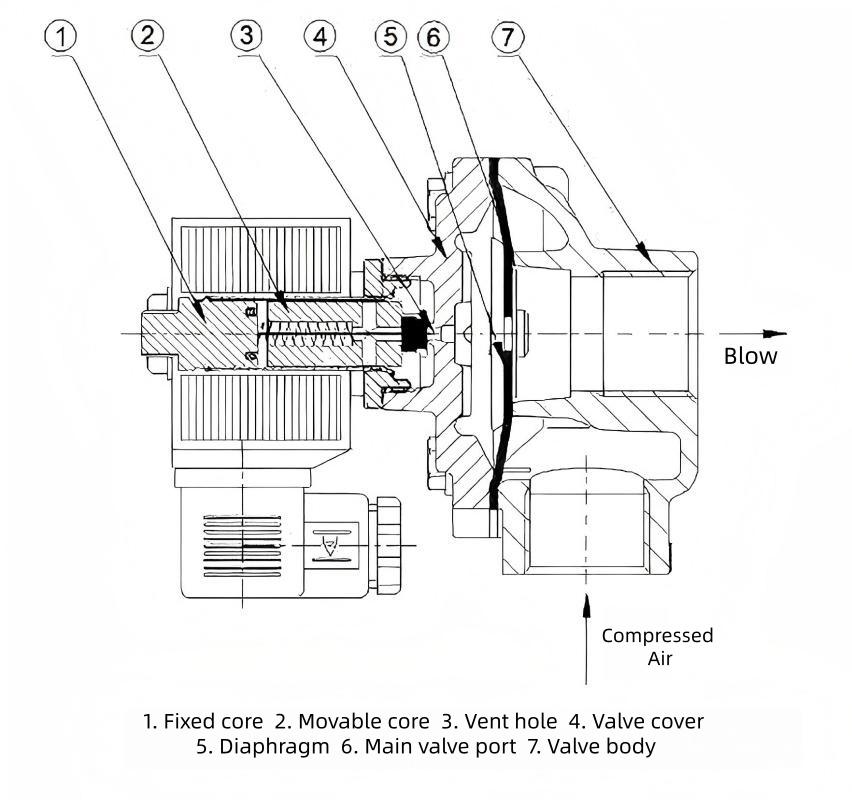

نمودار شماتیک：

ویژگی های ساختاری:

DMF-Z-20 یک شیر برقی با زاویه راست پالس است. ویژگی های ساختاری آن به شرح زیر است:

طراحی با زاویه راست: ورودی و خروجی یک زاویه 90 درجه تشکیل می دهند که جریان هوای صاف و مناسب بودن را برای نصب بین مخازن هوا و لوله های دمنده گرد و غبار تضمین می کند.

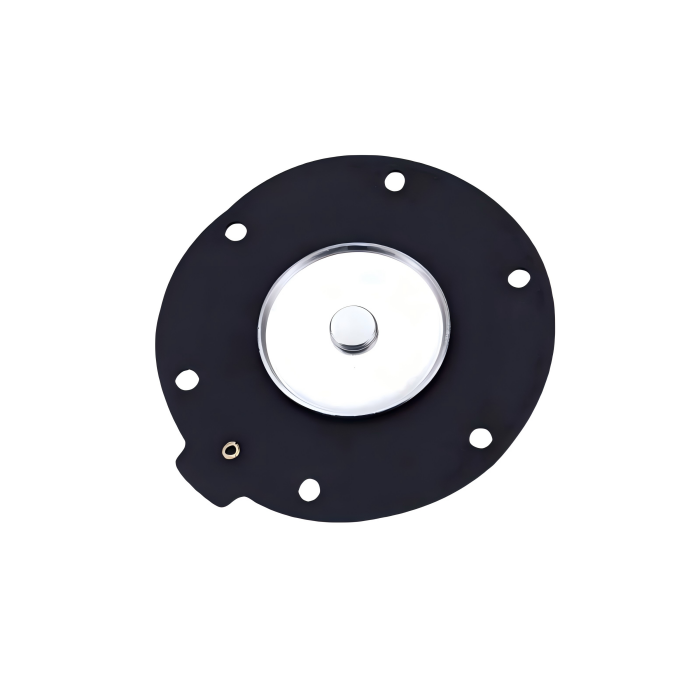

اجزای کلیدی: شامل سر الکترومغناطیسی، دیافراگم، بدنه سوپاپ و فنر است. بدنه سوپاپ از آلیاژ آلومینیوم ساخته شده است، در حالی که دیافراگم معمولاً دارای ساختار تقویت شده با پارچه لاستیکی نیتریل است که مقاومت در برابر سایش و عملکرد آب بندی بالا را ارائه می دهد.

روش اتصال: دارای رزوه اتصال G3/4 اینچ با قطر اسمی 20 میلی متر است.

فعال سازی دیافراگم: توسط دیفرانسیل فشار پنوماتیک عمل می کند. وقتی برق می‌شود، سر شیر برقی دریچه کمکی را باز می‌کند تا فشار محفظه عقب را تخلیه کند و به گاز محفظه جلو اجازه می‌دهد تا دیافراگم را برای برگشت فشار بالا بیاورد. پس از قطع برق، فنر برای بستن دهانه مجدد تنظیم می شود و حالت مهر و موم شده را باز می گرداند.

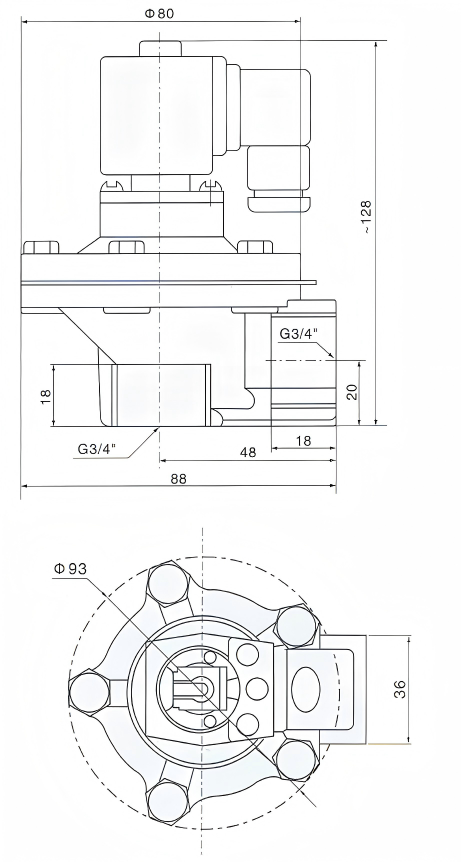

ابعاد کلی DMF-Z-20:

مشخصات فنی：

اصل کار：

شیر پالس الکترومغناطیسی با زاویه راست DMF-Z-20 دیافراگم شیر پالس الکترومغناطیسی را به محفظه هوای جلو و عقب تقسیم می کند. هنگامی که هوای فشرده تامین می شود، از طریق دریچه گاز وارد محفظه عقب می شود. در این مرحله، فشار محفظه عقب مجموعه دیافراگم را مجبور می کند تا خروجی شیر را ببندد و شیر پالس الکترومغناطیسی را در حالت "بسته" قرار دهد.

یک سیگنال الکتریکی از ابزار کنترل پالس جت باعث جمع شدن آرمیچر سوپاپ می شود. این درگاه اگزوز را در محفظه عقب باز می کند و به سرعت فشار آن را کاهش می دهد. مجموعه دیافراگم به سمت عقب حرکت می کند و به هوای فشرده اجازه می دهد از طریق خروجی دریچه عبور کند. شیر وارد حالت "باز" ​​می شود.

هنگامی که سیگنال الکتریکی از کنترل کننده پالس جت متوقف می شود، آرمیچر دریچه پالس الکترومغناطیسی دوباره تنظیم می شود. درگاه اگزوز محفظه عقب بسته می‌شود و فشار در محفظه عقب افزایش می‌یابد و مجموعه دیافراگم را مجبور می‌کند تا در برابر خروجی سوپاپ محکم شود. شیر پالس الکترومغناطیسی به حالت "بسته" باز می گردد.

حوزه های کاربردی:

هسته DMF-Z-20 برای سیستم‌های پاک‌کننده گرد و غبار کیسه‌های پالس جت طراحی شده است که با کیسه‌های فیلتر، کارتریج‌های فیلتر، لوله‌های سرامیکی و سایر عناصر فیلتر سازگار است. این به عنوان "سوئیچ" هوای فشرده برای سیستم برگشتی عمل می کند. کاربردهای آن در محیط های صنعتی با گرد و غبار بالا متمرکز شده است:

کنترل گرد و غبار محیطی:سیستم‌های تمیزکننده پالس جت سازگار با جمع‌کننده‌های مختلف گرد و غبار کیسه‌خانه/کارتریج.

تولید صنعتی:مصالح ساختمانی (سیمان/آهک)، متالورژی (فولاد/ذوب)، معدن، مواد شیمیایی، داروسازی، فرآوری خوراک، نجاری، کاغذسازی و غیره.

سایر کاربردها:دمیدن کمکی در سیستم‌های انتقال پنوماتیک و تجهیزات/شرایط عملیاتی که نیاز به تمیز کردن پالس جت دارند.
