تفاوت بین شیرهای پالس زاویه راست، مستغرق و مستقیم چیست؟ چگونه بر اساس نیازها انتخاب کنیم؟

دریچه پالس الکترومغناطیسی به عنوان اجزای کلیدی فعال در سیستم‌های تمیز کردن پالس جت به عنوان کلید هوای فشرده برای جمع‌کننده‌های گرد و غبار کیسه‌ای پالس جت عمل می‌کند. عملکرد آن به طور مستقیم بر ظرفیت پردازش کلکتور و راندمان جذب گرد و غبار تأثیر می گذارد. برای کمک به کاربران صنعت در درک دقیق تفاوت‌های فنی بین سه نوع شیر پالسی جریان اصلی - زاویه راست، غوطه‌ور و مستقیم - و تدوین علمی برنامه‌های انتخاب، این مقاله به طور سیستماتیک ساختار، اصول و سناریوهای کاربردی این شیرها را بر اساس مشخصات فنی صنعت و ویژگی‌های محصول ترسیم می‌کند. این مرجع برای طراحی مهندسی حذف گرد و غبار و عملیات و نگهداری تجهیزات فراهم می کند.

I. تعاریف اصلی و ویژگی های ساختاری سه نوع شیر پالسی

شیر پالس الکترومغناطیسی با زاویه راست

مشخصه آن این است که لوله های ورودی و خروجی هوای شیر زاویه قائم در زاویه 90 درجه قرار دارند. بدنه و کاپوت سوپاپ با استفاده از مواد آلیاژ آلومینیوم ریخته گری می شوند. پس از عملیات سطحی، مقاومت بسیار خوبی در برابر خوردگی از خود نشان می دهند. دیافراگم و واشر آب بندی با استفاده از فرآیند کامپوزیت ولکانیزه تولید می شوند. مواد خام برای سر خلبان الکترومغناطیسی از مواد مغناطیسی با راندمان بالا و مواد محافظ مغناطیسی فولاد ضد زنگ تشکیل شده است. اجزای حیاتی مانند فنرها و بست ها از فولاد ضد زنگ ساخته شده اند. روش اتصال: لوله توزیع کننده هوا (مخزن هوا) و لوله دمنده گرد و غبار به ترتیب به ورودی و خروجی شیر وارد می شوند و توسط مهره های فشاری در دو انتها آب بندی می شوند.

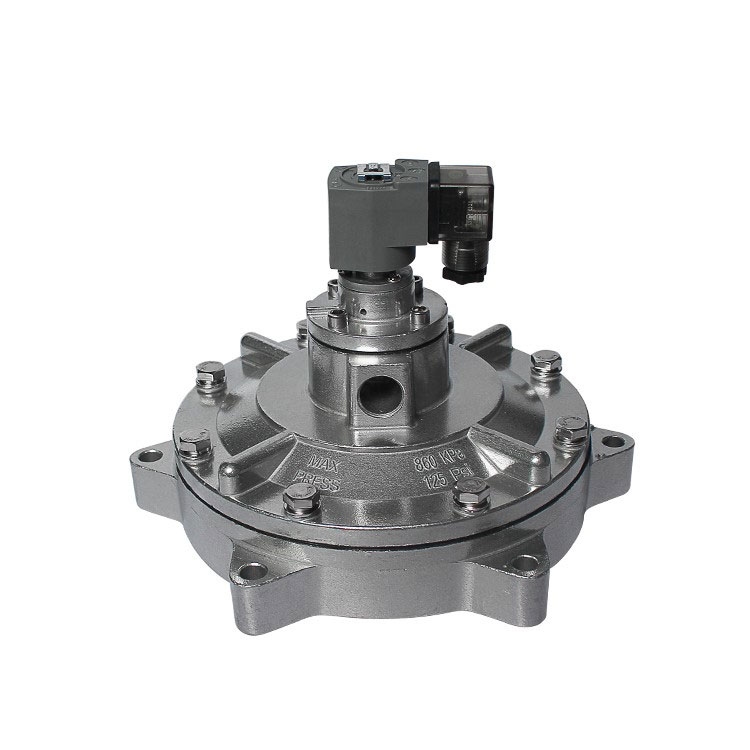

شیر پالس الکترومغناطیسی غوطه ور

متشکل از سر پیلوت الکترومغناطیسی، مجموعه دیافراگم (دیافراگم، فنر تحت فشار، آب بندی) و بدنه شیر. به صورت غوطه ور در مخزن هوا نصب می شود و از طریق فلنج به مخزن متصل می شود. درگاه خروجی به طور مرکزی در داخل بدنه شیر در داخل مخزن قرار دارد و از طریق اجزایی مانند دستگاه نفوذ کننده دیوار برای وارد شدن به محفظه دمیدن برای عملیات امتداد دارد. این نوع شیر دارای طراحی کانال جریان بهینه است که به طور موثر مقاومت جریان گاز را کاهش می دهد و عملکرد پایدار را حتی در شرایط فشار کم تضمین می کند. این طراحی باعث کاهش مصرف انرژی و افزایش طول عمر دیافراگم می شود.

شیر پالس الکترومغناطیسی مستقیم

خطوط مرکزی ورودی و خروجی هوا در یک خط مستقیم بدون انحراف زاویه ای قرار گرفته اند و جهت جریان گاز به وضوح روی سطح بدنه شیر مشخص شده است. نصب شامل اتصال یک سر به لوله هوای منتهی به مخزن هوا و سر دیگر به لوله هوای محفظه ضربه است. ساختار ساده آن نصب را تسهیل می کند و آن را به یک جزء رایج در جمع کننده های گرد و غبار پالس مخزن هوا تبدیل می کند.

II. تحلیل تطبیقی ​​اصول کاری مشترک و متمایز

اصل کار شیرهای پالس زاویه راست

یک دیافراگم داخل دریچه آن را به محفظه های هوای جلو و عقب تقسیم می کند. هنگامی که هوای فشرده تامین می شود، از طریق یک دریچه گاز وارد محفظه عقب می شود. فشار در محفظه عقب دیافراگم را مجبور می کند تا درگاه خروجی را ببندد و دریچه را در حالت "بسته" قرار دهد.

یک سیگنال الکتریکی از ابزار کنترل پالس جت، آرمیچر شیر پالس الکترومغناطیسی را به حرکت در می آورد و سوراخ هواکش محفظه عقب را باز می کند. محفظه عقب به سرعت کاهش می یابد و باعث جمع شدن دیافراگم می شود. سپس هوای فشرده از طریق خروجی دریچه عبور می کند و شیر پالس را در حالت "باز" ​​قرار می دهد. آزاد شدن آنی هوای فشرده یک جریان جت ایجاد می کند.

هنگامی که سیگنال الکتریکی از کنترل کننده پالس متوقف می شود، آرمیچر سوپاپ دوباره تنظیم می شود. دریچه محفظه عقب بسته می شود و فشار در محفظه عقب افزایش می یابد و دیافراگم را مجبور می کند به سمت خروجی سوپاپ برگردد. دریچه پالس به حالت "بسته" باز می گردد.

اصل کار شیر پالس مستغرق

شیر پالس به دو بخش جلو و عقب تقسیم می شود. هنگامی که هوای فشرده تامین می شود، از طریق یک سوراخ دریچه گاز وارد محفظه عقب می شود. فشار در محفظه عقب دیافراگم را مجبور می کند تا خروجی شیر را ببندد و شیر پالس را در حالت "بسته" نگه دارد.

هنگامی که یک سیگنال الکتریکی از کنترل کننده پالس آرمیچر سوپاپ را حرکت می دهد، دریچه محفظه عقب باز می شود. افت سریع فشار در محفظه عقب باعث می شود دیافراگم حرکت کند و هوای فشرده از طریق خروجی سوپاپ تخلیه شود. دریچه پالس وارد حالت "باز" ​​می شود و به طور لحظه ای انفجاری از هوای فشرده را آزاد می کند.

هنگامی که سیگنال الکتریکی از کنترل کننده پالس متوقف می شود، آرمیچر سوپاپ ریست می شود، دریچه محفظه عقب بسته می شود و فشار در محفظه عقب افزایش می یابد و دیافراگم را مجبور می کند خروجی شیر را ببندد. دریچه پالس به حالت "بسته" باز می گردد.

اصل کار شیر پالس مستقیم

1. بسته شدن خاموش: هوای فشرده از طریق سوراخ دریچه گاز وارد محفظه عقب می شود. فشار محفظه عقب > فشار محفظه جلو، فشار دادن دیافراگم برای آب بندی خروجی شیر اصلی، بستن دریچه.

2. باز شدن روشن: کنترل کننده پالس سیگنالی می فرستد، نیروی الکترومغناطیسی آرمیچر را بلند می کند و سوراخ دریچه را باز می کند. فشار محفظه عقب به سرعت کاهش می یابد و اختلاف فشار بین محفظه جلو و عقب ایجاد می شود. دیافراگم به سمت عقب حرکت می کند و دریچه اصلی شیر باز می شود و هوای فشرده خارج می شود.

3. Power-off Reset: هنگامی که سیگنال الکتریکی متوقف می شود، فنر آرمیچر برمی گردد و سوراخ هواکش را می بندد. فشار در محفظه عقب از طریق سوراخ دریچه گاز بازیابی می شود و باعث می شود دیافراگم مجددا تنظیم شود و درگاه شیر اصلی بسته شود و به حالت اولیه بازگردد.

III. پارامترهای فنی کلیدی و معیارهای انتخاب

استانداردسازی پارامترهای فنی اصلی: شیرهای پالس زاویه راست و مستقیم داخلی در محدوده فشار 0.4-0.6MPa کار می کنند. همتاهای وارداتی بدون در نظر گرفتن نوع آنها به طور یکنواخت در 0.4-0.6MPa کار می کنند. هر دو دسته هیچ تفاوت اساسی در تحمل فشار یا درجه بندی فشار اعمالی نشان نمی دهند.

سه اصل اصلی برای انتخاب علمی

1. اصل سازگاری فشار عملیاتی: برای سناریوهای کم فشار (که نیاز به کاهش فشار منبع هوا دارند)، دریچه های پالس الکترومغناطیسی غوطه ور را در اولویت قرار دهید. برای شرایط فشار استاندارد (0.4-0.6MPa)، انواع زاویه راست یا مستقیم را بر اساس محدودیت‌های نصب، به‌طور انعطاف‌پذیر انتخاب کنید.

2. اصل تطبیق فضای نصب: هنگامی که مخزن هوا و لوله دمنده به صورت عمودی تراز هستند، از شیرهای پالس الکترومغناطیسی با زاویه سمت راست استفاده کنید. برای طرح های خطی، از شیرهای پالس الکترومغناطیسی مستقیم استفاده کنید. هنگامی که نصب داخلی داخل مخزن هوا مورد نیاز است، شیرهای پالس الکترومغناطیسی غوطه‌ور ترجیح داده می‌شوند.

3. اصل تناظر نوع تجهیزات: جمع کننده های گرد و غبار پالس جعبه هوا باید در درجه اول از شیرهای پالس الکترومغناطیسی مستقیم استفاده کنند. جمع کننده های گرد و غبار کیسه ای پالس می توانند دریچه های پالس الکترومغناطیسی با زاویه سمت راست را بر اساس زاویه نصب انتخاب کنند. برای سیستم های جمع آوری گرد و غبار بزرگ که در شرایط کم فشار کار می کنند، شیرهای پالس الکترومغناطیسی مستغرق توصیه می شود.

IV. زمینه و چشم انداز برنامه کاربردی صنعت

شیر پالس الکترومغناطیسی به طور گسترده در برنامه های جمع آوری گرد و غبار استفاده می شود و پایداری عملکرد آن به طور مستقیم بر راندمان تصفیه زیست محیطی و تداوم تولید صنعتی تأثیر می گذارد. همانطور که استانداردهای زیست محیطی همچنان در حال بهبود هستند، تقاضا برای شیرهای پالسی با انرژی کارآمد و با عمر طولانی همچنان افزایش می یابد. هدف این انتشار مقایسه‌های فنی و دستورالعمل‌های انتخاب برای سه نوع شیر پالسی جریان اصلی، کمک به کاربران صنعت برای جلوگیری از مشکلات انتخاب، افزایش کارایی سیستم جمع‌آوری گرد و غبار و کاهش هزینه‌های عملیاتی است. در آینده، پیشرفت‌های تکنولوژیکی بر کنترل فشار دقیق‌تر، عمر سرویس طولانی‌تر و سازگاری گسترده‌تر با شرایط عملیاتی متنوع تمرکز خواهد کرد و پشتیبانی از اجزای اصلی را برای تحول سبز صنعتی فراهم می‌کند.
